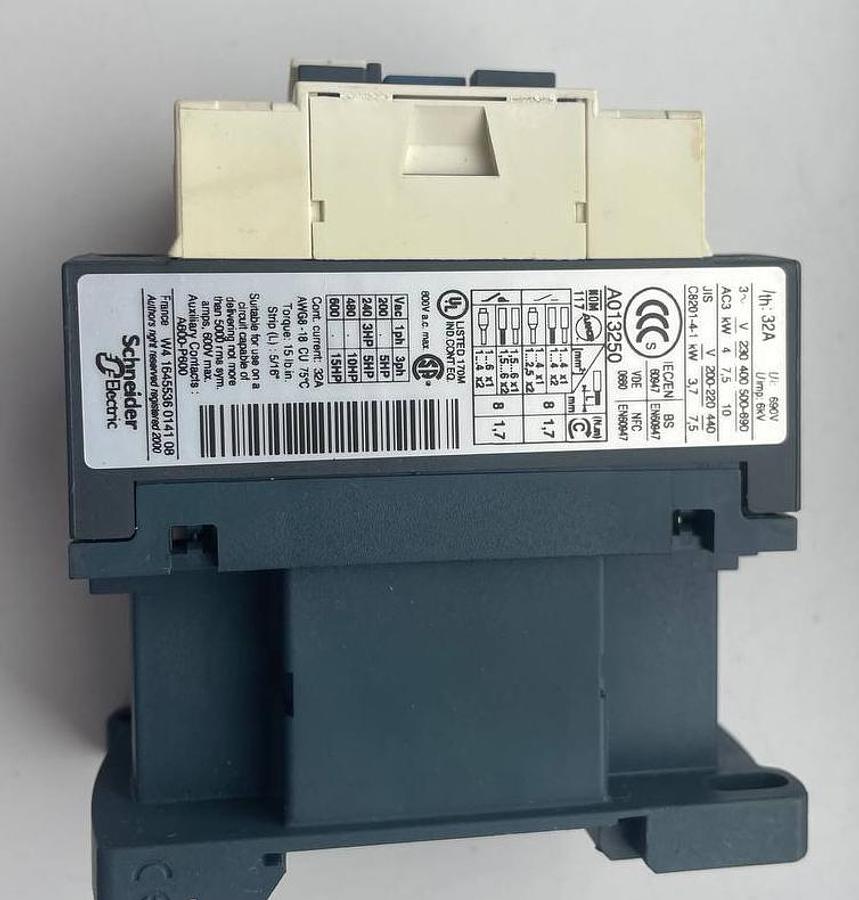

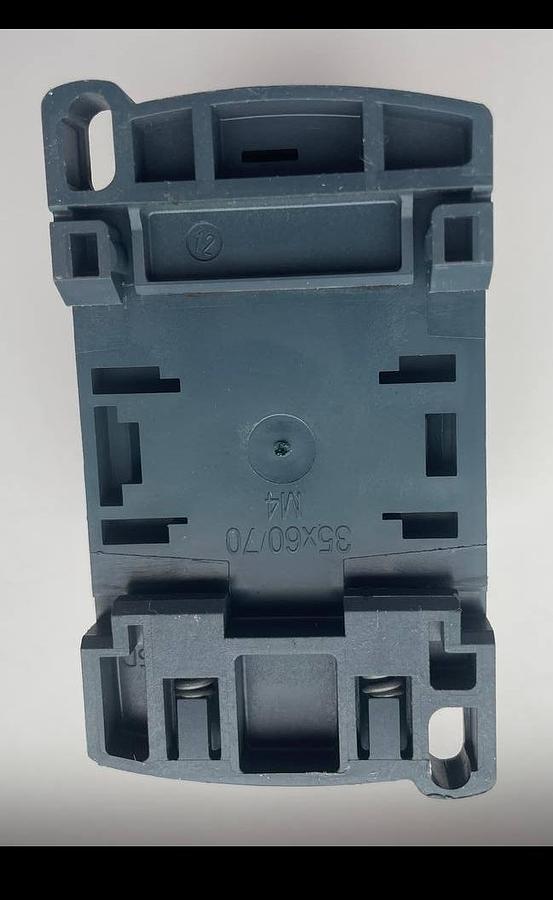

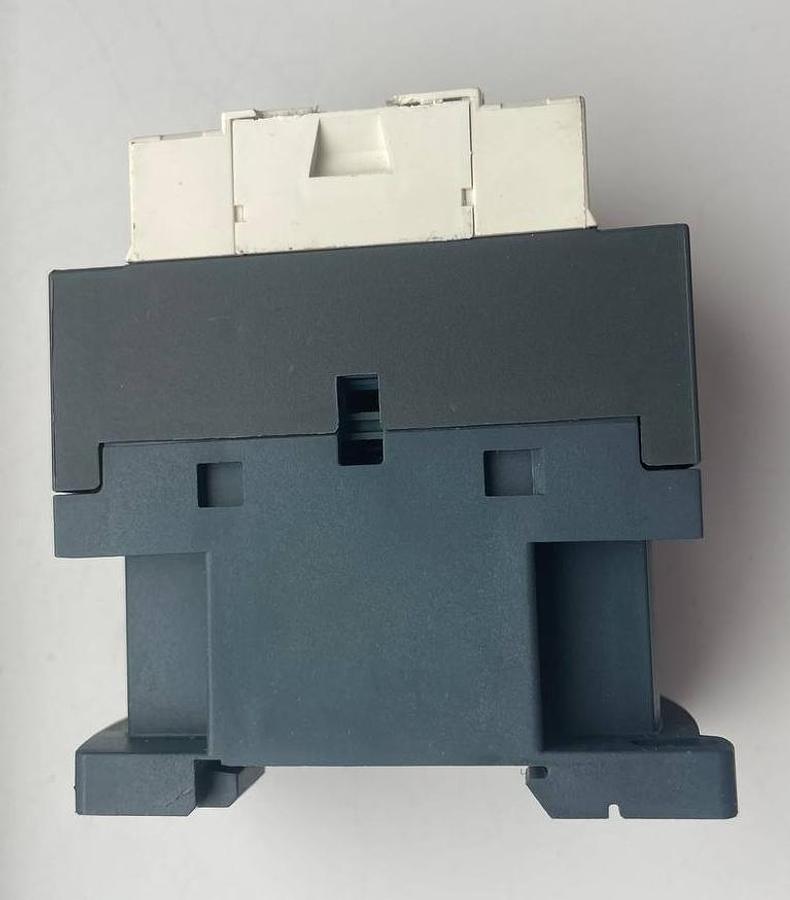

Telemecanique TeSys D LC1 D18 Contactor (Schneider Electric)

Telemecanique TeSys D LC1 D18 Contactormagnet (Schneider Electric)

Productbeschrijving

De LC1 D18-energieopnemende schakelaar uit de TeSys D-serie is een betrouwbaar bedieningsapparaat ontworpen voor het regelen van driefasige elektrische motoren en andere inductieve belastingen. Dit model combineert compacte afmetingen met hoge elektrische duurzaamheid, waardoor het ideaal is voor automatiseringspanelen, ventilatiesystemen en industriële productie lijnen.

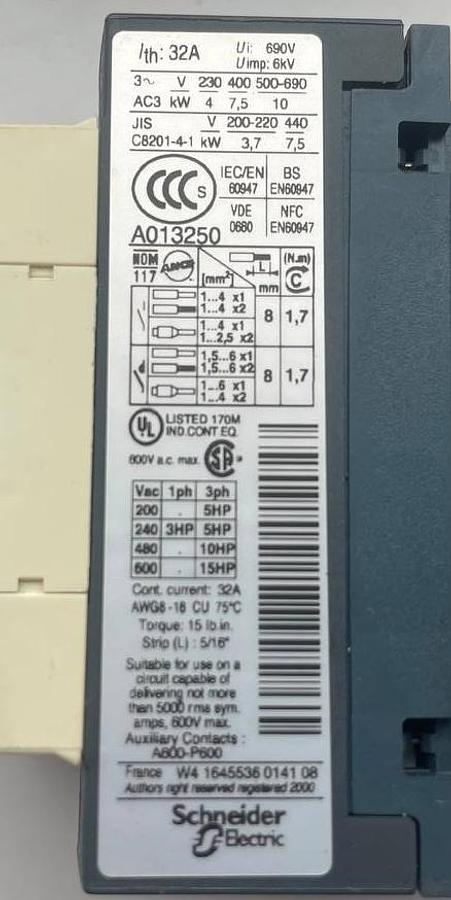

Belangrijke Technische Parameters

Schakelcapaciteiten (AC-3):

• Bij 230 V: motoren tot 4 kW regelen.

• Bij 400 V: motoren tot 7,5 kW regelen.

• Bij 500–690 V: motoren tot 10 kW regelen.

Elektrische Specificaties:

• Nominstroom (AC-3-modus): 18 A.

• Thermische stroom (I_{th}): 32 Ampères (bij temperaturen tot 40°C).

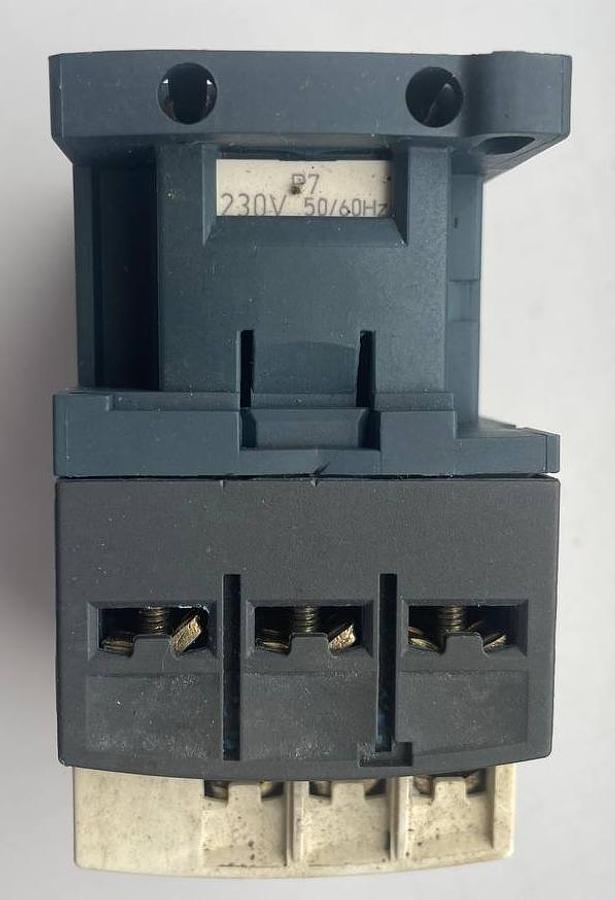

•Bedrijfspoelspanning: 230 V AC, 50/60 Hz.

• Spoelmarkering: P7 (LX1 D P7).

• Isolatie spanning (U_i): 690 V.

• Impuls-spanning (U_{imp}): 6 kV.

Contactconfiguratie:

• Vermogenscontacten: 3polen (NO - normally open).

• Ingebouwde auxiliaire contacten: 1 NO (normally open) + 1 NC (normally closed).

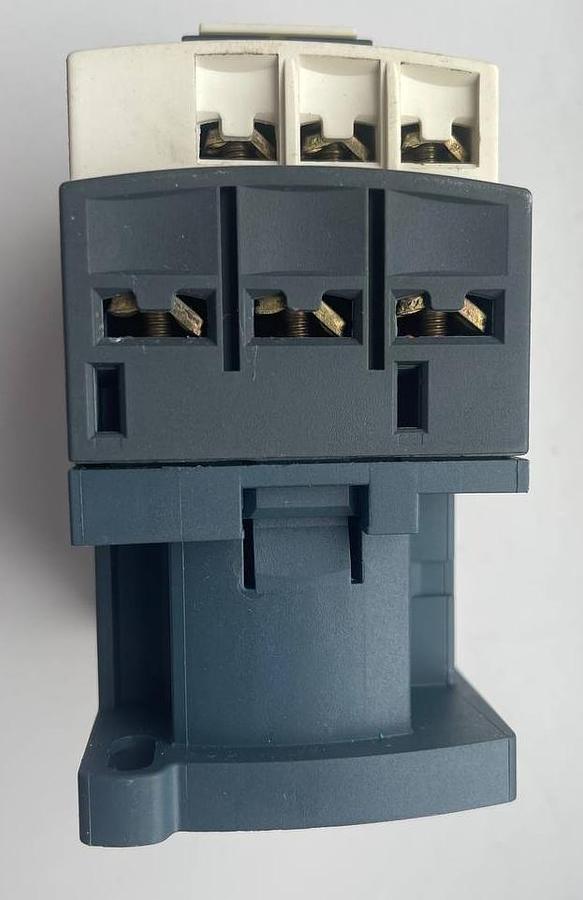

Installatie en aansluiting

Aansluitparameters:

• Kabel gebruikt: Koper (CU), AWG 8–18. • Aanbevolen isolatielengte van de strook: 8 mm (5/16").

• Draaddruk van de vermogensdraad: 1,7 N⋅m (15 lb.in).

• Draaddruk van het auxiliaire contact (A1, A2): 1,7 N⋅m.

Veiligheid en normen:

De contactor voldoet volledig aan internationale normen: IEC/EN 60947, VDE 0660, BS 5424. Het apparaat is geschikt voor werking in netten met kortsluitstromen tot 5000 RMS, mits beschermd door geschikte zekeringen (NTD).

Modelvoordelen

• Efficiënte besturing: Ingebouwde auxiliaire contacten (1 NO + 1 NC) toelating voor het creëren van interlockings- en indikatiek circuits zonder extra modules nodig te hebben.

• Standaard voeding: De populaire spoelspanning van 230 V maakt het apparaat universeel geschikt voor de meeste paneelschakelborden.

• Hoge betrouwbaarheid: Het mechanisme is ontworpen voor miljoenen bedieningscycli onder normale bedrijfsomstandigheden.

• Gemakkelijk onderhoud: Gemakkelijke toegang tot de aansluitpunten De spoel- en stroomklemmen versnellen installatie en onderhoud.

Naam van herkomst: Frankrijk.
