Pilz PNOZ X2.1 Safety Relay

Это сигнальное реле от немецкого производителя Pilz, мирового лидера в области промышленной безопасности. Устройства в этой серии (жёлтые) предназначены для защиты персонала и оборудования.

Техническое описание: сигнальное реле Pilz PNOZ X2.1

Сигнальное реле Pilz PNOZ X2.1 — компактное устройство для контроля цепей экстренного останова (E-STOP), охранных ограждений и световых завес. Обеспечивает мгновенное размыкание подачи питания на опасные компоненты оборудования при срабатывании тревоги или неисправности в цепи управления.

Основные характеристики:

• Модель: PNOZ X2.1.

• Номер детали (ID): 774306.

• Питающее напряжение: универсальное - 24 В переменного или постоянного тока (24 В AC/DC).

• Безопасные контакты: 2 нормально открытых контакта (2 n/o).

• Исполнительная способность:

• AC1 (резистивная): 240 В / 6.0 А.

• AC15 (индуктивная): 230 В / 5.0 А.

• DC13 (индуктивная): 24 В / 4.0 А.

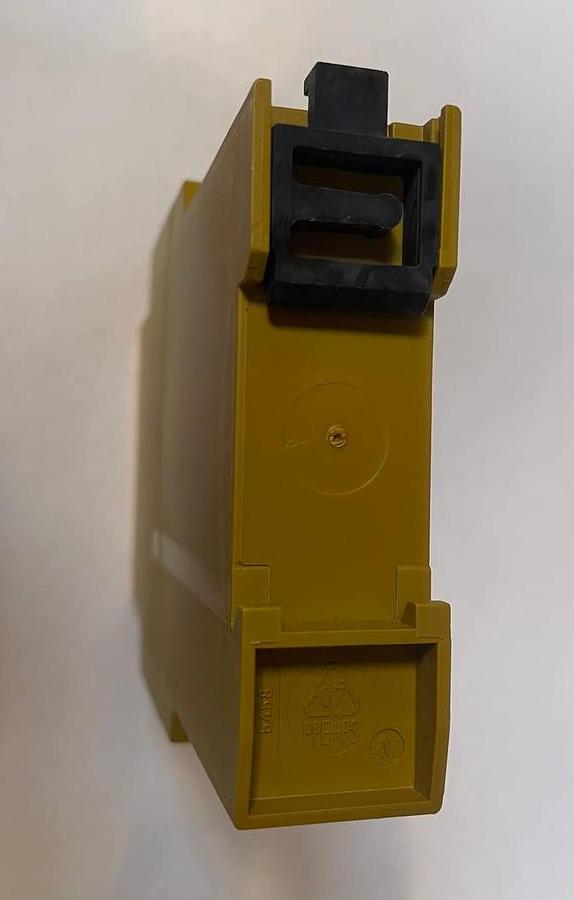

• Установка: установка на DIN-рейку (ширина модуля 22.5 мм).

Особенности и функциональность:

• Двухканальный мониторинг: реле может мониторить цепи безопасности на двух каналах, обеспечивая срабатывание даже при одном_fault (например, если один контакт застрял).

• Световая индикация: LED:

• POWER: Наличие питания.

• CH.1 / CH.2: Состояние канала безопасности (позволяет быстро определить, какая ветвь цепи повреждена).

• Типы запуска: поддерживает автоматический и контролируемый ручной запуск.

• Высокий уровень защиты: Соответствует требованиям Категории 4 согласно EN 954-1 и уровней целостности безопасности (SIL/PL) в зависимости от схемы подключения.

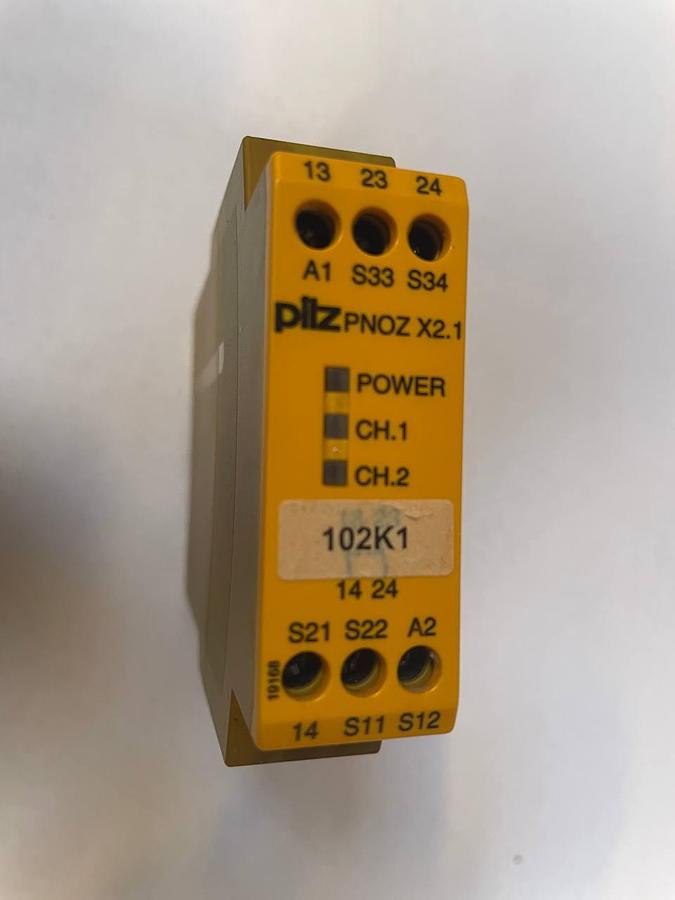

Назначение клемм:

• A1 / A2: Питание модуля.

• S11, S12, S21, S22: Цепи ввода безопасности (подключение кнопок аварийной остановки или датчиков).

• S33, S34: Обратная связь и цепь управления запуском.

• 13-14 / 23-24: Выходные контакты питания безопасности.

Применение:

Используется на металлообрабатывающих станках, производственные линии, прессы и конвейеры для удовлетворения требований охраны труда. Это критически важный компонент для законной эксплуатации промышленного оборудования.

Это оригинальное устройство изготовлено в Германии. Бренд Pilz ценится на рынке промышленной безопасности за свою исключительную отказоустойчивость.
