Pilz PNOZ X2 Safety Relay

Техническое описание: Реле безопасности Pilz PNOZ X2

Pilz PNOZ X2 — это классическое промышленное реле безопасности, ставшее стандартом надежности для защиты человека и машин. Оно используется в системах аварийного останова, контроля защитных дверей и световых барьеров. Устройство гарантирует безопасное размыкание цепи даже в случае поломки самого реле или неисправности в проводке.

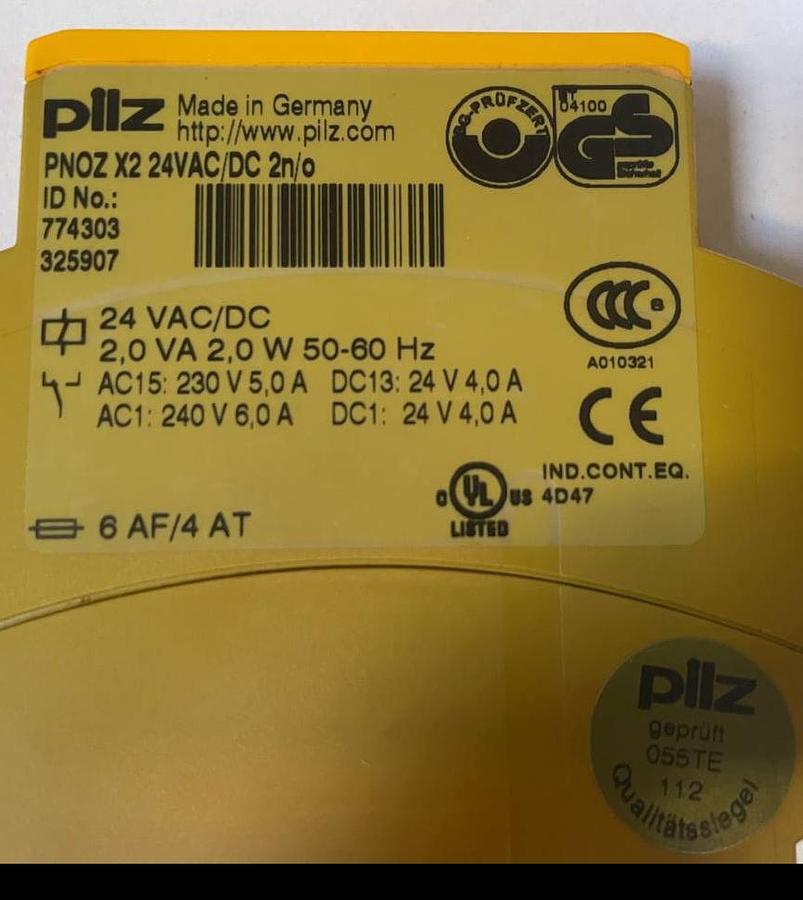

Основные технические данные:

• Модель: PNOZ X2.

• Артикул (ID No.): 774303.

• Напряжение питания: 24 В переменного/постоянного тока (24VAC/DC).

• Конфигурация выходов: 2 безопасных нормально разомкнутых контакта (2 n/o).

• Коммутационная способность:

• AC1 (резистивная нагрузка): 240 В / 6,0 А / 1500 ВА.

• DC1 (резистивная нагрузка): 24 В / 4,0 А / 100 Вт.

• Потребляемая мощность: 2.0 Вт / 2.0 ВА.

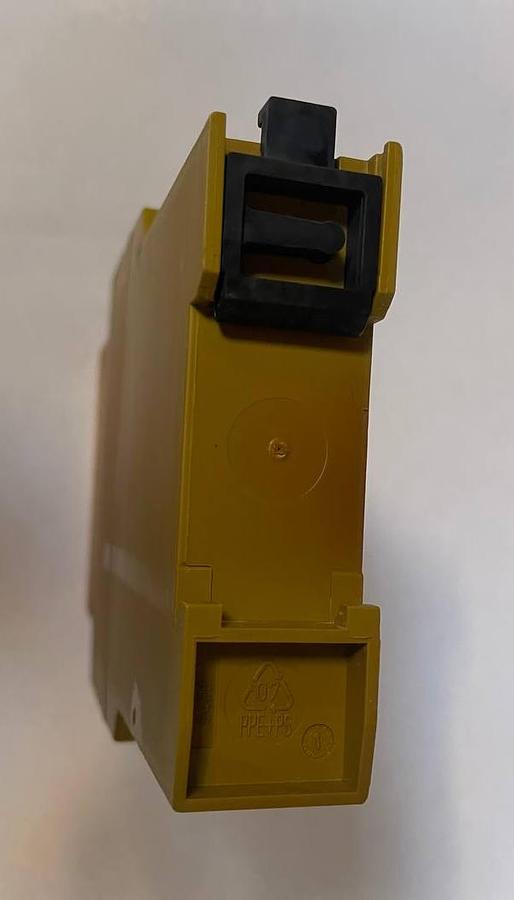

• Монтаж: Установка на DIN-рейку.

Ключевые преимущества и функции:

• Безопасность высшего уровня: Подходит для приложений с высокими требованиями к безопасности (до PL e / Category 4).

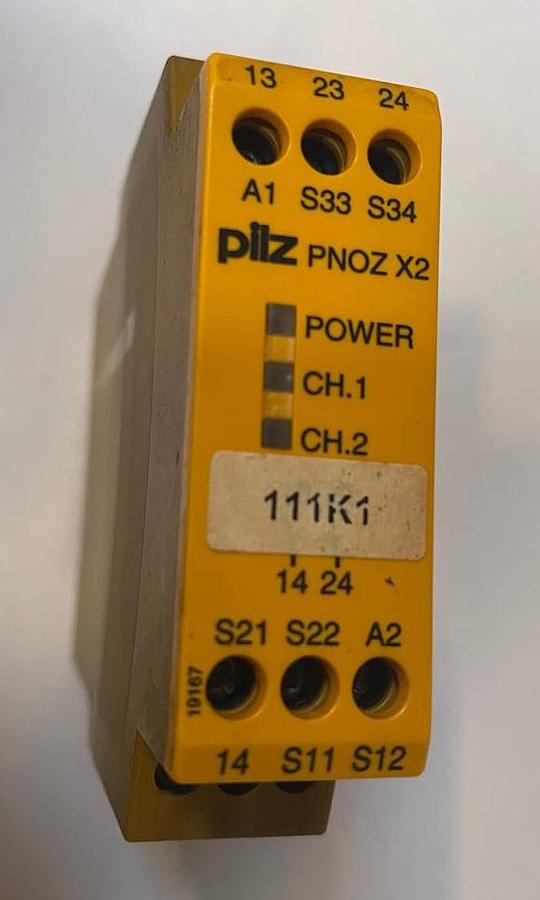

• Светодиодная диагностика:

• POWER: Индикатор подачи питания.

• CH.1: Состояние первого канала входа.

• CH.2: Состояние второго канала входа.

• Двухканальный мониторинг: Позволяет обнаруживать короткие замыкания в цепи кнопок или датчиков.

• Компактный корпус: Ширина всего 22.5 мм позволяет экономить место в электрощите.

Схема подключения (назначение клемм):

• A1, A2: Питание устройства.

• S11, S12 / S21, S22: Входы для подключения двухканальной кнопки аварийного стопа или защитного датчика.

• S33, S34: Петля обратной связи (Feedback loop) и кнопка сброса (Reset).

• 13-14, 23-24: Выходные силовые контакты безопасности (включают/выключают пускатели или приводы).

Реле Pilz PNOZ X2 ценится за свою простоту и исключительную долговечность. Оно «всеядное» в плане питания (AC/DC) и легко интегрируется в любую существующую систему безопасности.

Страна производства: Германия.
