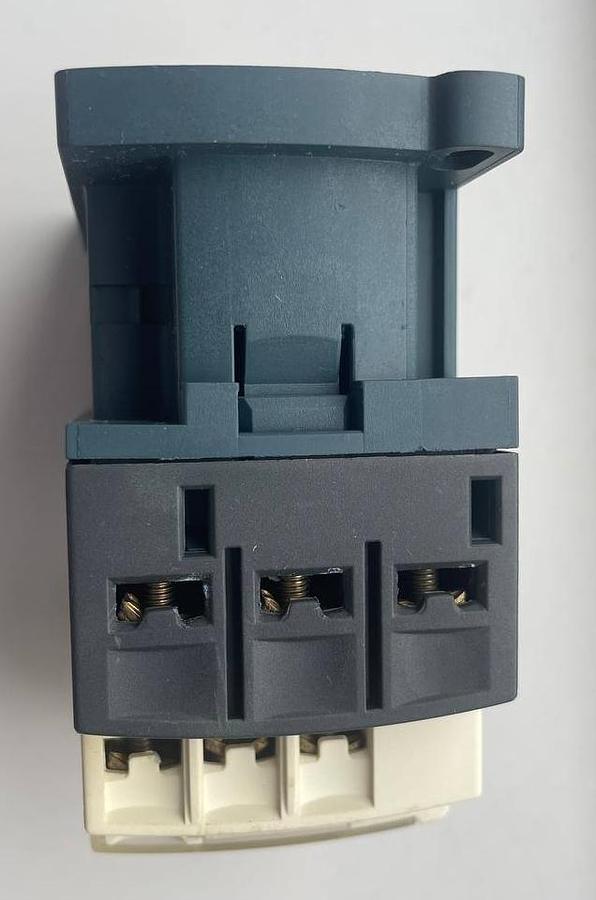

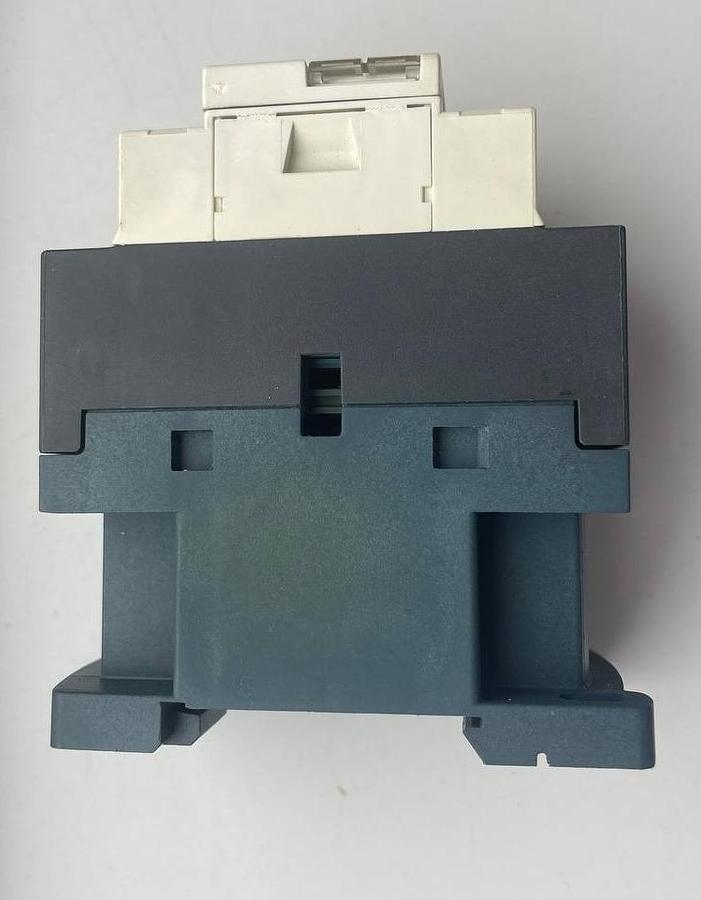

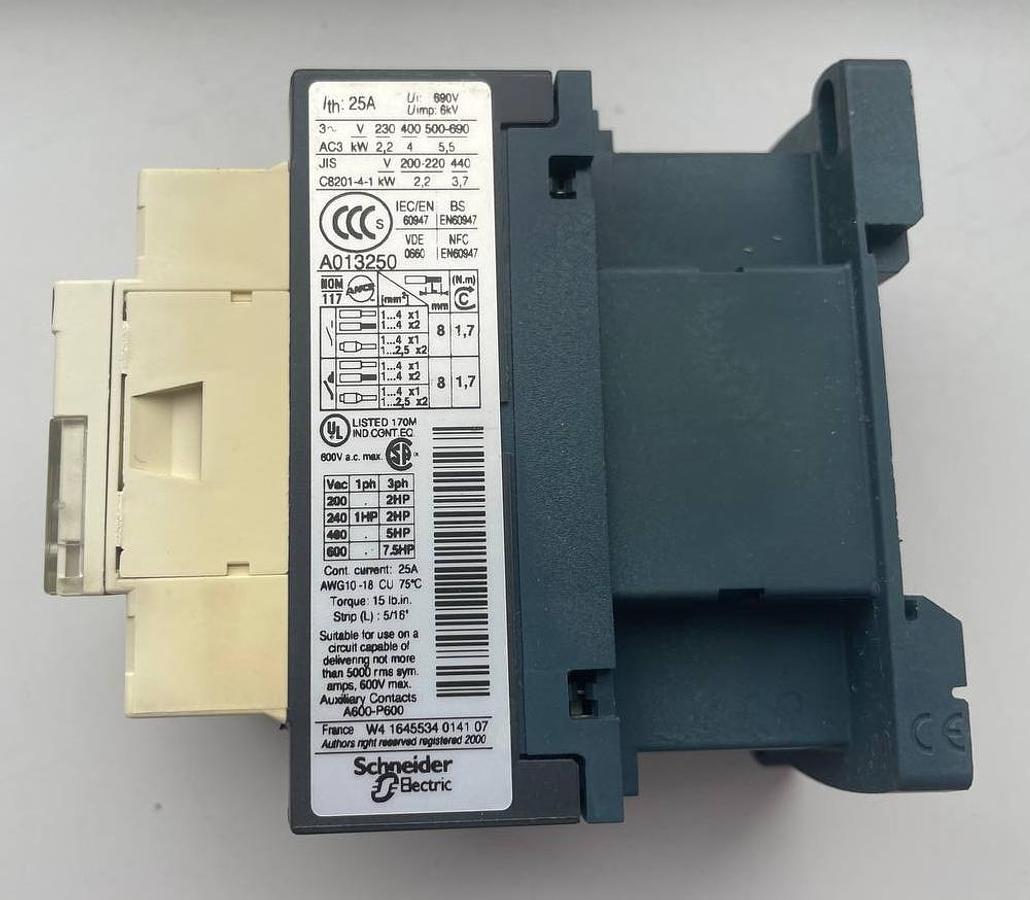

Telemecanique TeSys D LC1 D09 Contactor (230V AC)

Телемеканік TeSys D LC1 D09 Контактор (230V AC)

Опис продукту

Компактний трьохполюсний контактор LC1 D09 від Telemecanique (Schneider Electric) є універсальним рішенням для керування малоелектродвигунами та включенням ланцюг освітлення або опалення. Ця версія обладнана котушкою керування 230 В змінного струму, що робить її ідеальною для більшості стандартних систем живлення без необхідності додаткових блоків живлення.

Основні технічні параметри

Перемикальні спроможності (AC-3):

• При 230 В: потужність до 2,2 кВт.

• При 400 В: потужність до 4 кВт.

• При 500–690 В: потужність до 5,5 кВт.

Електричні характеристики:

• Номінальний струм (режим AC-3): 9 А.

• термічний струм (I_{th}): 25 А (при температурах до 40°C).

• Напруга котушки керування: 230 В змінного струму, 50/60 Гц.

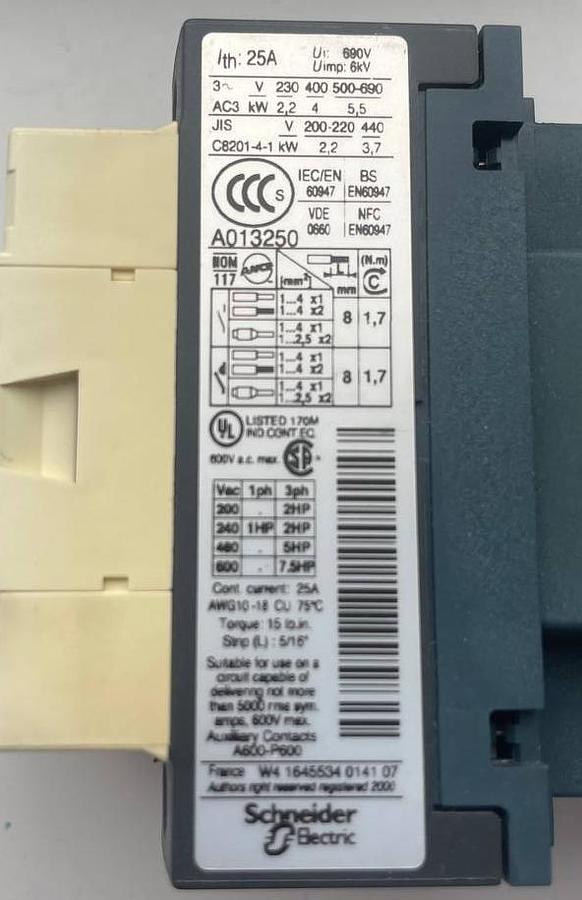

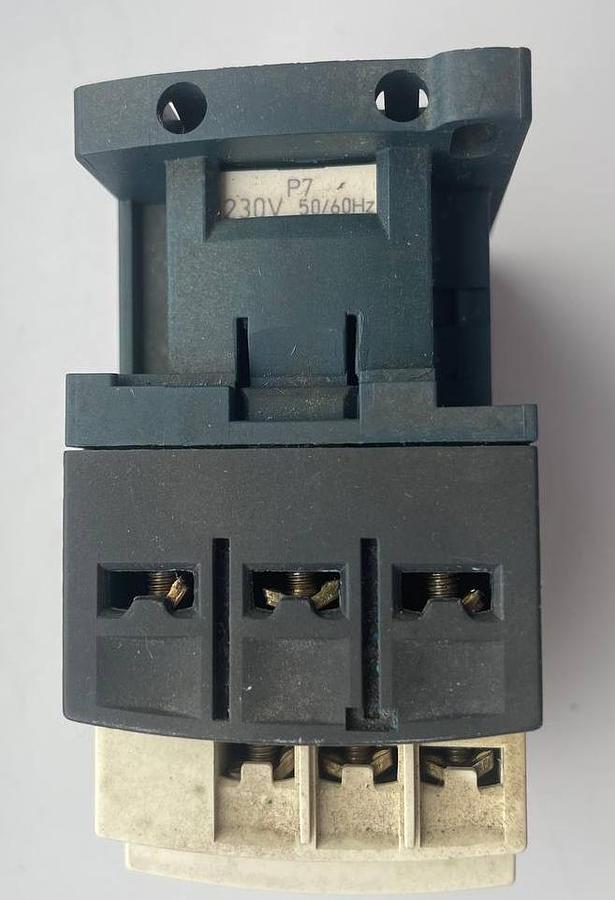

• Маркування котушки: P7.

• Напруга ізоляції (U_i): 690 В.

• Імпульсна напруга (U_{imp}): 6 кВ.

Налаштування контактів:

• Контактні контакти потужності: 3 полюси (NO - нормально відкритий).

• Вбудовані допоміжні контакти: 1 NO (нормально відкритий) + 1 NC (нормально закритий).

Установка та підключення

Параметри підключення:

• Використовуваний дріт: мідь (CU), дріт AWG 10–18. • Рекомендована довжина зняття ізоляції: 8 мм (5/16").

• Крутний момент затягування для клем живлення та допоміжних: 1,7 Н⋅м (15 lb⋅in).

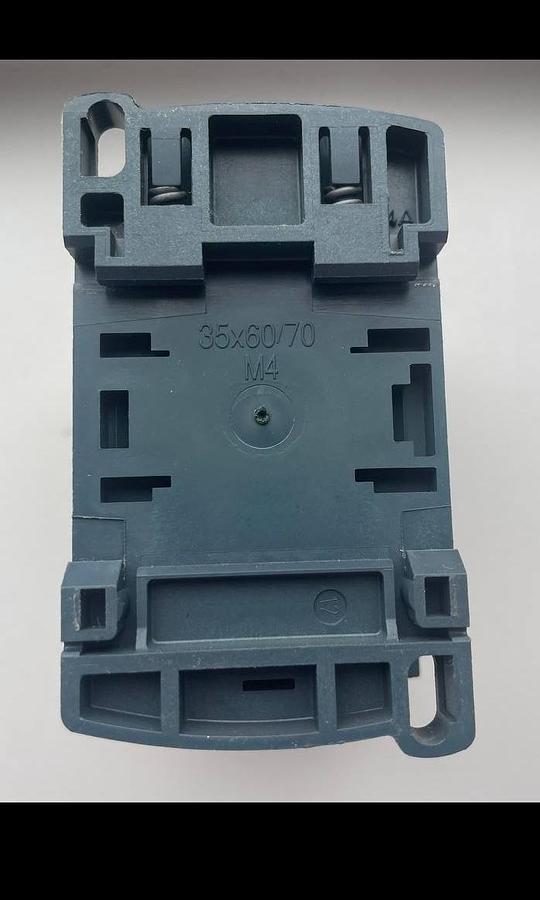

• Монтаж: Універсальний ( DIN-рейка 35 мм або монтаж на панель за допомогою гвинтів).

Безпека та стандарти:

Пристрій сертифікований за IEC 947, EN 60947, VDE 0660 та BS 5424. Конструкція клеми захищає від випадкового контакту з живими частинами. Пристрій підходить для використання в колах з струмами короткого замикання до 5000 RMS при належному захисті запобіжниками.

Переваги моделі

• Широка сумісність: 230 В котушка дозволяє контактору інтегруватися в стандартні домашні та промислові системи управління.

• Вбудована логіка: наявність 1 NO + 1 NC допоміжних контактів дозволяє реалізувати ланцюги блокування або interlocking без купівлі додаткових аксесуарів.

• Компактний розмір: економить місце в розподільчих щитах, зберігаючи високу надійність Schneider Electric.

• Довговічність: добре випробуваний дизайн серії TeSys D забезпечує стабільну роботу навіть при високих частотах переключення.

Країна-виробник: Франція.
