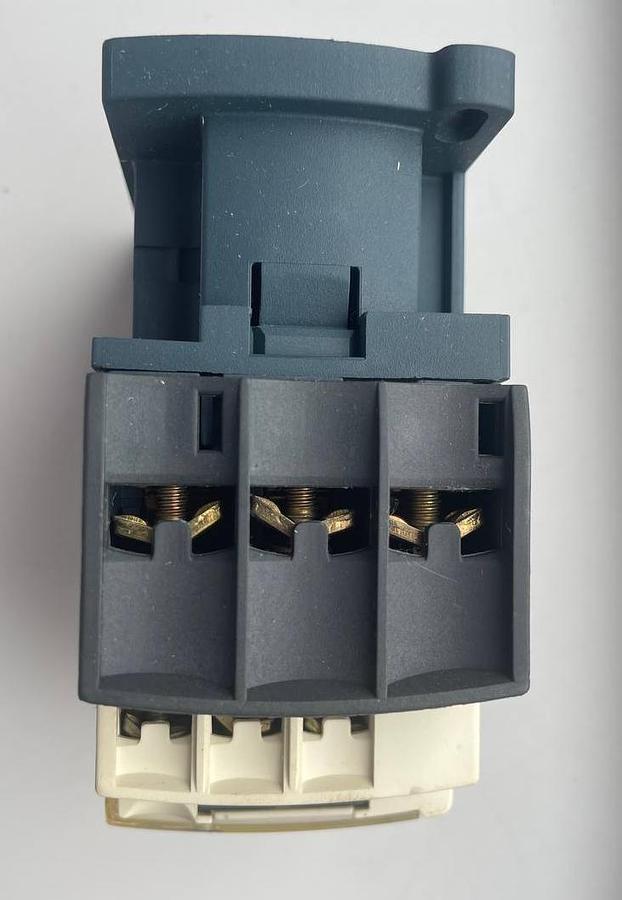

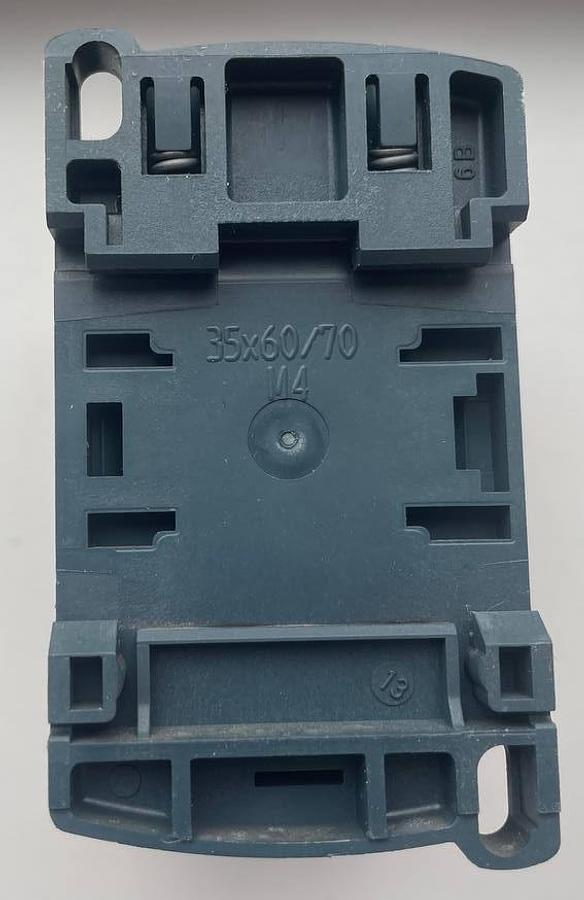

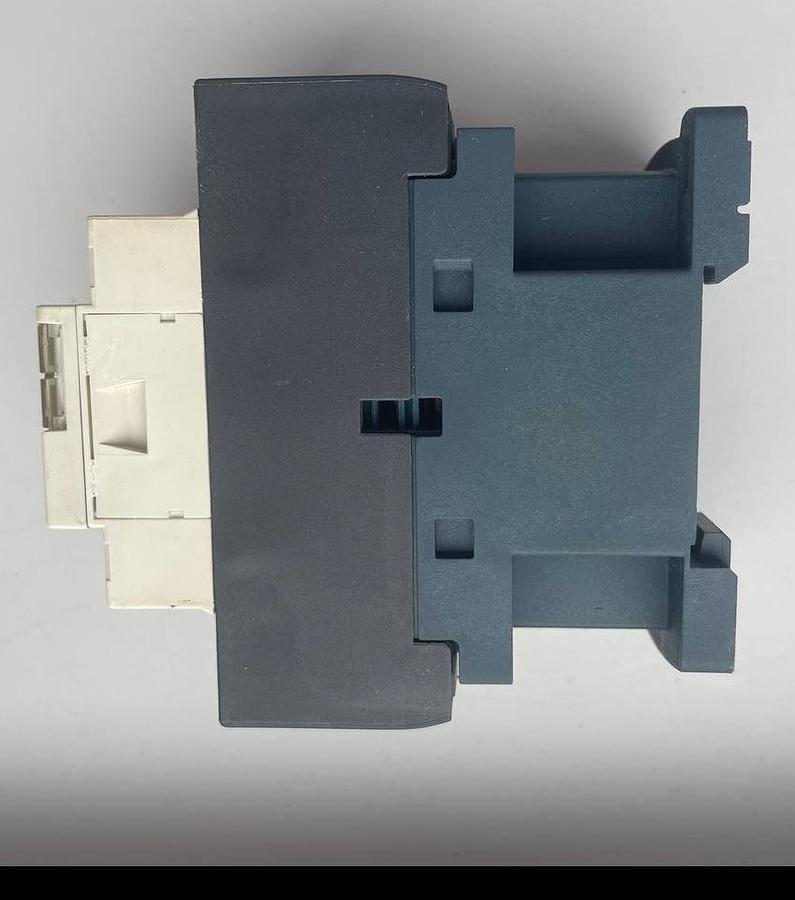

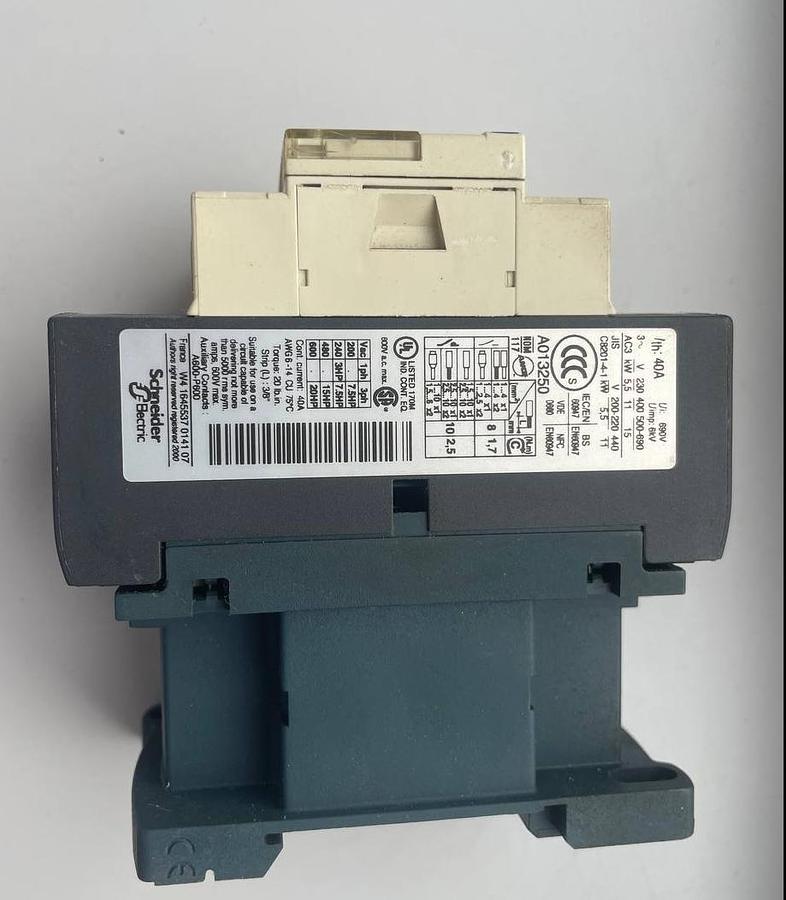

Telemecanique TeSys D LC1 D25 Contactor (Schneider Electric)

Телемеханік TeSys D LC1 D25 Контактор (Schneider Electric)

Опис продукту

Контактор LC1 D25 — це пристрій енергетичного перемикання з професійної серії TeSys D. Він призначений для керування середньомагнітними трьохфазними електродвигунами та роботи в ланцюгах електропостачання. Ця модель має підвищену зносостійкість контактів та режим важкого навантаження (AC-3), забезпечуючи надійний запуск і зупинку промислового обладнання.

Головні технічні параметри

Перемикаційні можливості (AC-3):

• На 230 В: потужність до 5,5 кВт.

• При 400 В: потужність до 11 кВт.

• Напруги 500–690 В: потужність до 15 кВт.

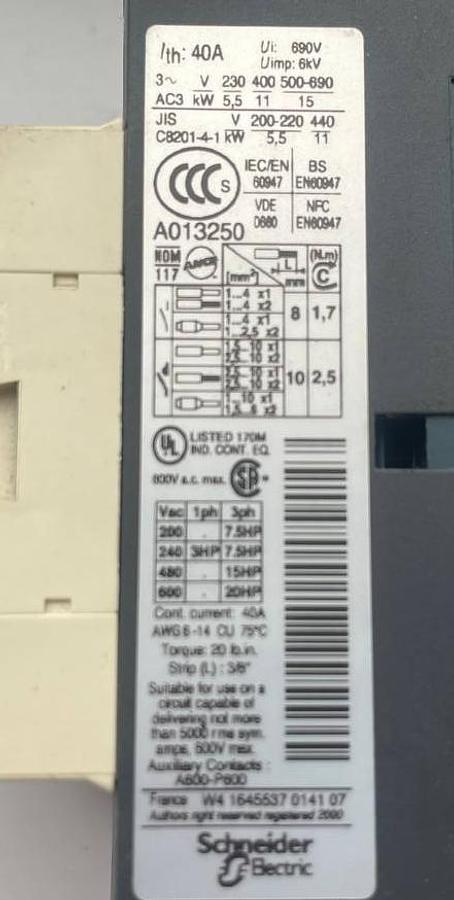

Електричні характеристики:

• Номінальний струм (AC-3): 25 Амперів.

• Термічний струм (I_{th}): 40 А (при температурах до 40°C).

• Напруга керуючої котушки: 230 В змінного струму, 50/60 Гц.

• Напруга ізоляції (U_{i}): 690 В.

• імпульсна напруга (U_{imp}): 6 кВ.

Налаштування з’єднань:

• Контакти живлення: 3 полюса (NO - нормально розрядний).

• Вбудовані допоміжні контакти: 1 нормально відкритий (NO) + 1 нормально закритий (NC).

Установка та підключення

Параметри з’єднання:

• Потрібний провід: мідь (CU), діаметр AWG 6-14.

• Рекомендована довжина зняття ізоляції: 10 мм.

• Тертність затягування для силових клем: 2.3 Н⋅м (20 кн⋅д).

• Затискний момент для допоміжних контактів: 1.7 Н⋅м.

Безпека та стандарти:

Прилад відповідає суворим міжнародним стандартам: IEC 947, EN 60947, VDE 0660 та BS 5424. Контактор придатний для використання в мережах із струмами короткого замикання до 5000 RMS при захисті запобіжниками типу NTD.

Переваги моделі

• Потужність та розмірний баланс: висока вантажопідйомність (25 A) при збереженні стандартного компактного корпусу.

• Ефективність: низьке споживання потужності управління котушкою та низьке тепловиділення контактів живлення.

• Інформативно: Чітке відображення індикатора спрацьовування на передній панелі.

• Легке масштабування: сумісний з усім асортиментом аксесуарів TeSys (теплові реле, модулі часової затримки, допоміжні блоки контактом).

Країна-виробник: Франція
